【設備運用】

1、用于石油、化工、冶金、電力、煉油、輕工、紡織等工業循環冷卻水的旁濾處理；

2、用于地表水過濾凈化，地下水除鐵除錳；

3、用于城市、鄉鎮自來水廠的過濾凈化處理；

4、用于工廠原水預處理，軟化、除鹽處理的前處理；

5、用于游泳池、噴泉水景的循環凈化處理；

6、用于生產廢水去除懸浮物，有機污水經生化處理，二次沉淀池處理后的后續過濾等；

7、需進行水處理過濾，不便于人操作及無人管理場所。

【設備原理】

   原水從配水箱經連接管進入設備下部過濾室，過濾后的清水從設備底部經連通管進入設備上部清水箱，再通過溢流管進入清水池。

隨著過濾器運行不斷截留懸浮物，濾層阻力逐步增加，與進水管連通的虹吸管內的水位將不斷升高。當水位達到虹吸輔助管溢流口時，水自該管溢流跌落，快速下落的水流形成負壓抽吸作用，產生虹吸排水，設備上部清水箱內的清水通過連通管進入底部配水室，對濾料進行反沖洗。當水箱水面下降至虹吸破壞管口時吸入空氣，破壞虹吸排水，濾池反沖洗結束。

反洗過程結束，原水不斷地由配水箱進入濾池，過濾器自動進入下一個產水工作周期。整個沖洗過程無需像其它過濾器那樣操作閥門，也不需設置反沖洗水塔或反洗水泵。

【設備特點】

1、本裝置為無閥過濾裝置，不用閥門和控制儀表，巧妙地利用虹吸原理，實現自動運行反洗。相比其他過濾設備，具有不用人工操作、能耗少、運行費用低、安全可靠、管理方便等優點。

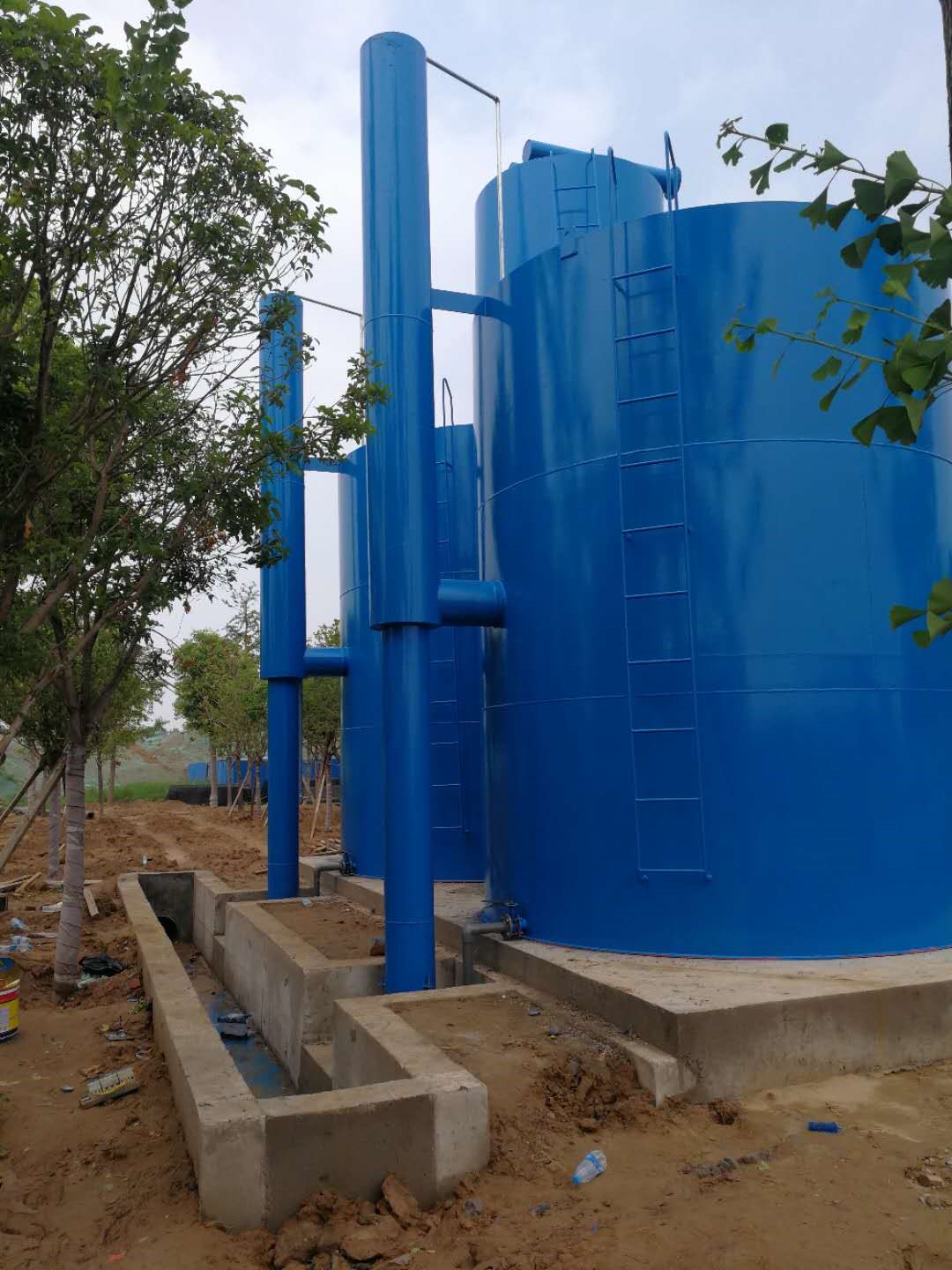

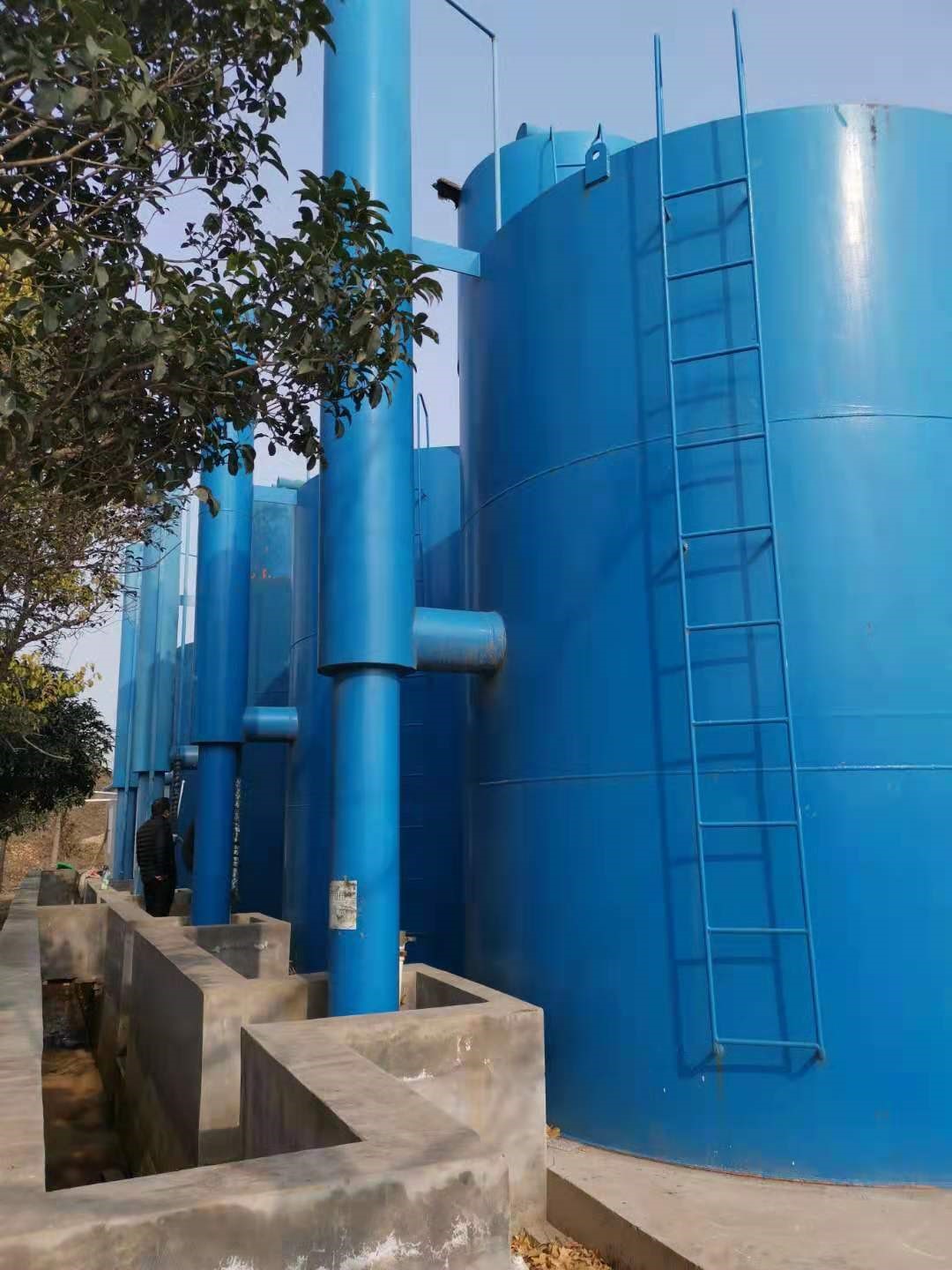

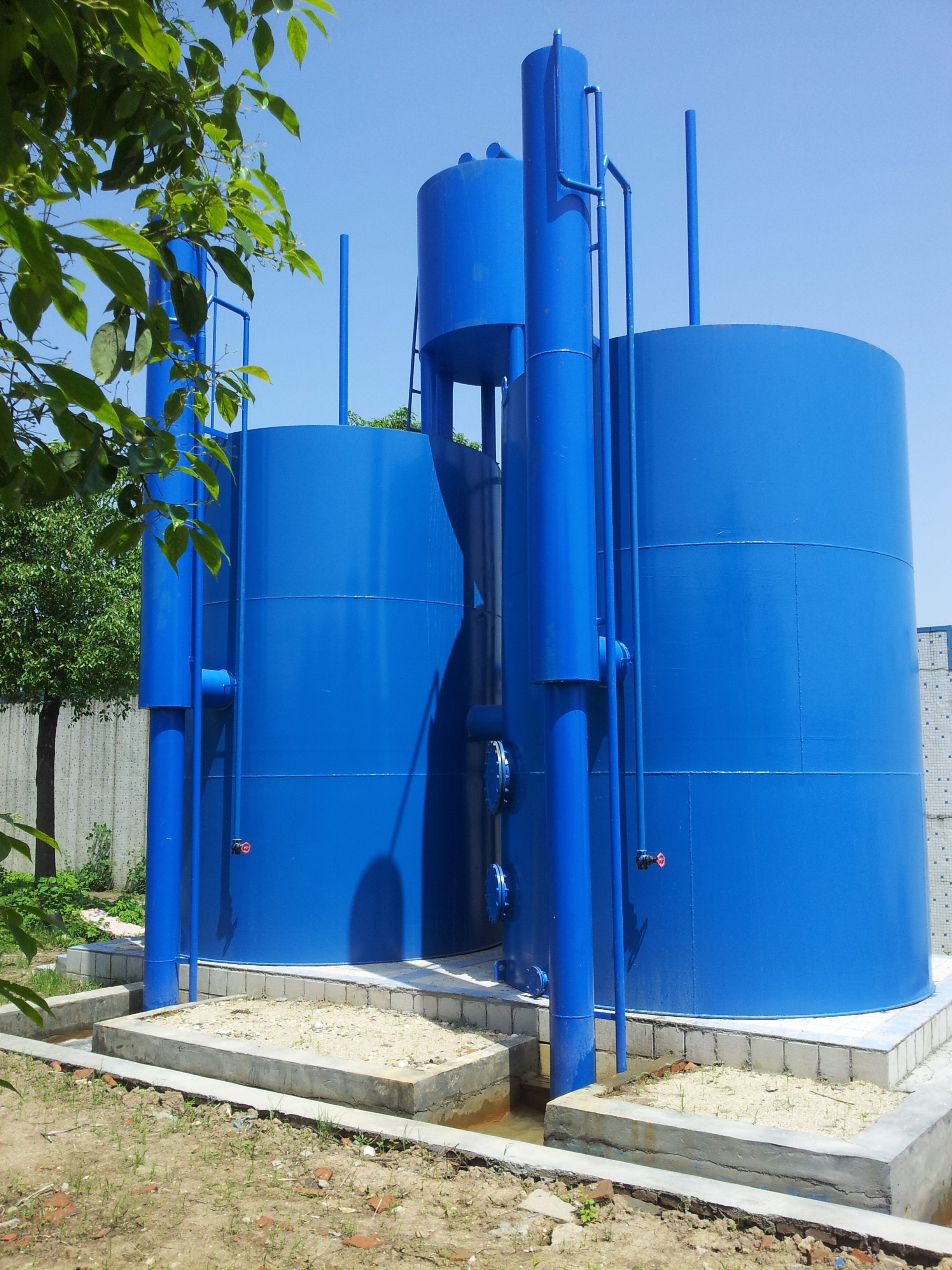

2、設備由配水箱、過濾器、清洗水箱、連通管、虹吸排水管等組裝成一體，結構緊湊，用戶只需要按要求做好設備基礎和接通進出水管后，即可投入運行。

  3、設備由碳鋼制造，內外嚴格防腐，封閉式箱體，安全衛生。

【進水條件】

1、適用于水庫水、湖水、山泉水等常年濁度較低的飲用水源的凈化處理。短期較高濁度可通過投加絮凝劑，加強絮凝過濾處理效果。

   2、用于自來水廠過濾處理時，進水懸浮物宜小于15mg/l，出水懸浮物小于1~3mg/l；

3、用于循環冷卻水旁濾處理時，進水懸浮物一般在15～30mg/l，出水懸浮物一般小于5mg/l；

  4、用于"加藥凝聚劑處理"時進水懸浮物50～100mg/l，出水懸浮物一般小于5mg/l；

5、用于地下水除鐵錳處理時，在配水箱內增設有曝氣裝置，將井水曝氣氧化，再經過濾器接觸過濾處理，去除鐵錳及泥砂雜質。

【設計參數】

1、過濾濾速：8~10m/h

2、反沖洗強度：15L/S·m²

3、沖洗歷時：4~5min

4、終期水頭：1.8m

5、進出水管流速：0.5~0.7m/S

【選用說明】

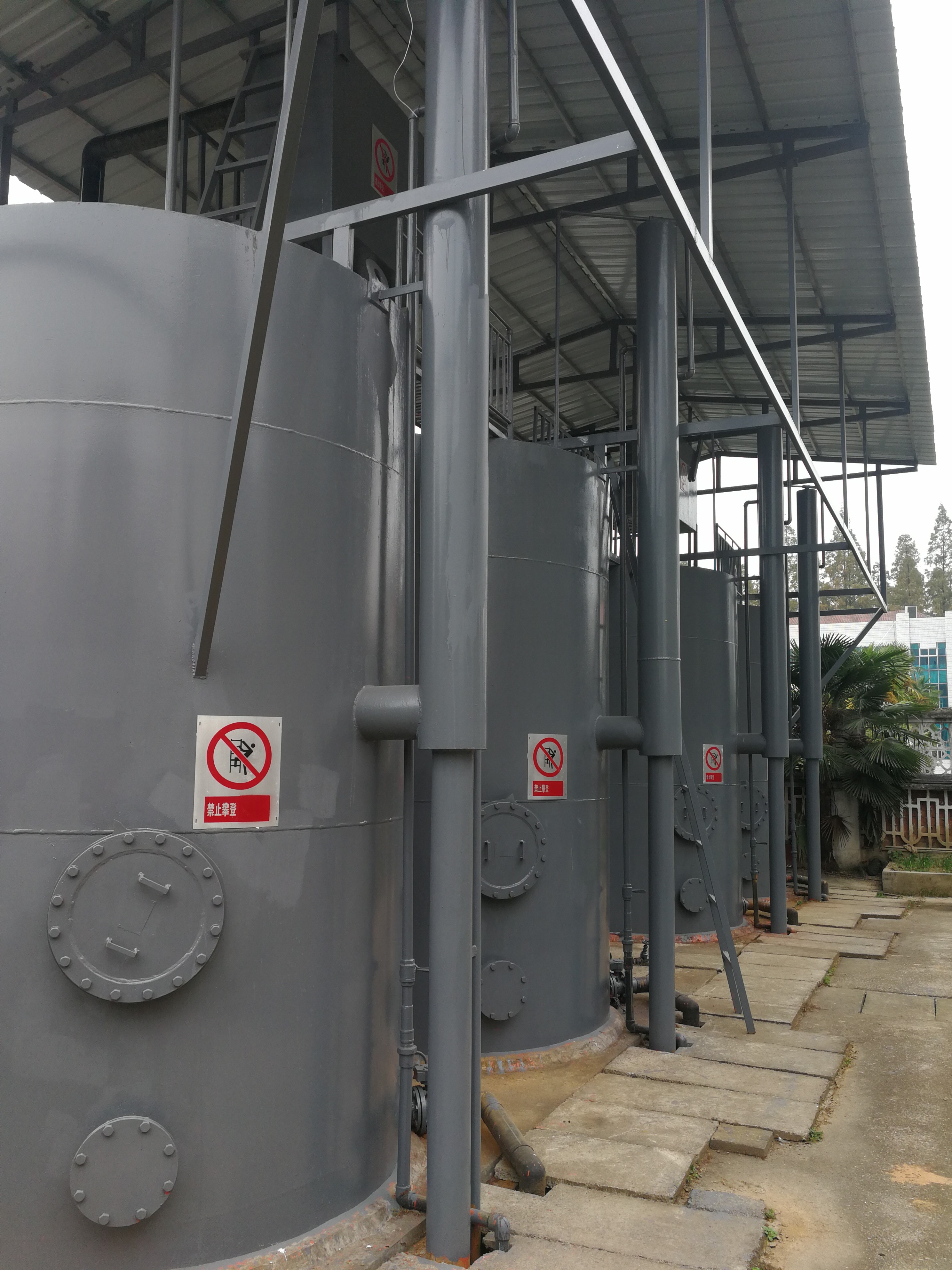

  1、此款過濾器產水量小于80T/h時采用單罐，大于80T/h時采用雙罐或多罐并聯運行。

2、本過濾器要求進水水頭大于5.5m，用于除鐵錳處理時進水水頭應大于10m。當設于反應沉淀池后時，應保證沉淀池水面液位高于虹吸排水管頂高約30cm以上，沉淀產水能自流進入過濾器。

  3、強制沖洗管要求壓力>0.20Mpa。改進型可不設強制沖洗管，實現即時人工反沖洗。

4、過濾器產水管出水高度約為3m，當清水池高于此高度時，可將過濾器設于高處或設置較高的設備基礎，滿足產水能自流進入清水池。

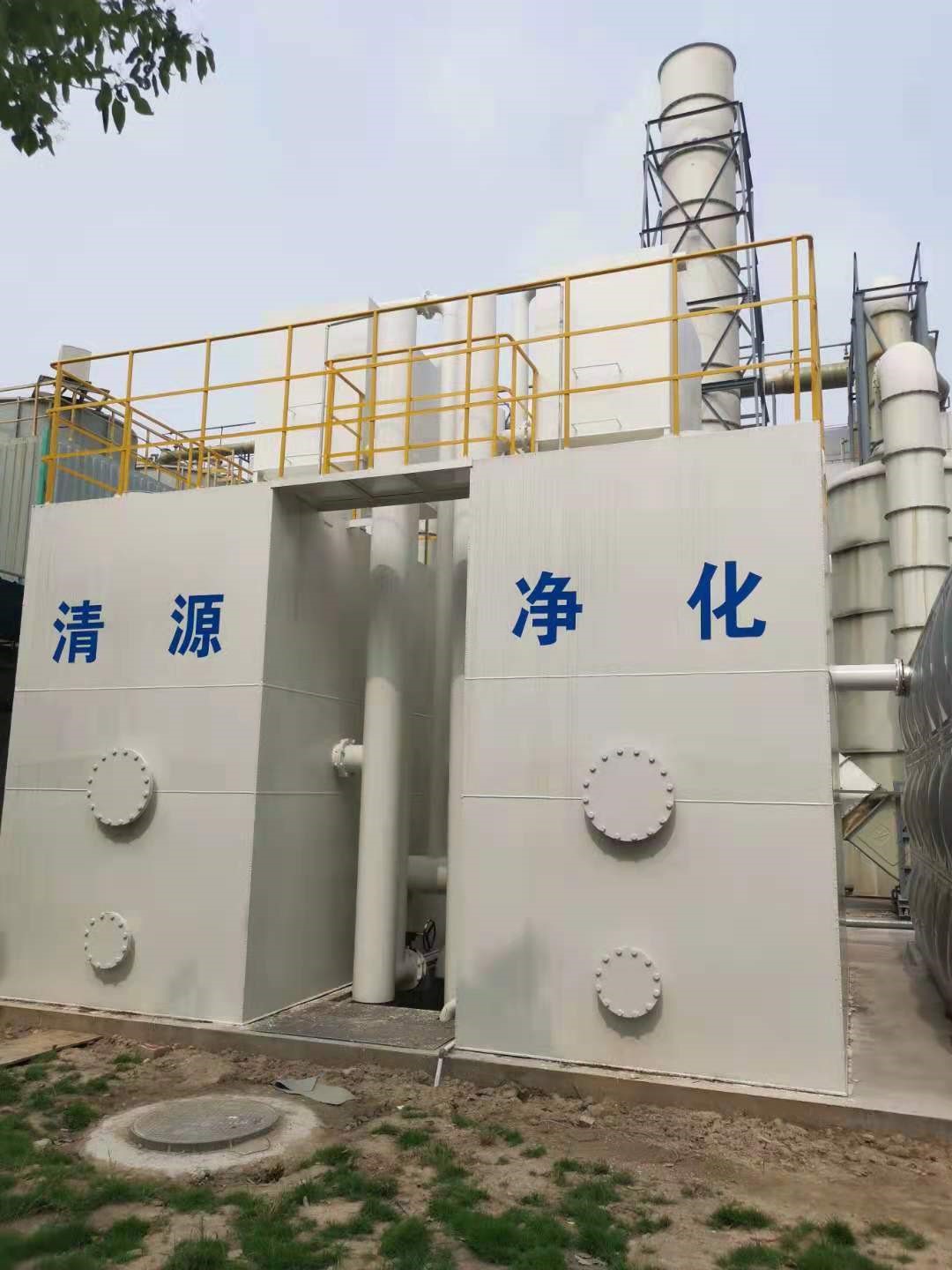

  5、設備可根據現場情況設計成圓形或方形，用戶定貨時應說明設備現場情況，確定設備接口方位。
